風扇並聯，在Icepak當中不是什麼問題，直接擺一排就好。但是串聯就不是這麼回事了。
實際在模擬上會出現錯誤:
In the present configuration fan operating point cannot be determined for XXXX

說起來就是，一般廠商提供的風扇PQ curve只會是單顆的數據，壓力從0到Max。
但是在第二級的風機吃進來的壓力是負壓，軟體只好委婉地說 “老闆，你沒標阿"，然後傻住。

閱讀更多»

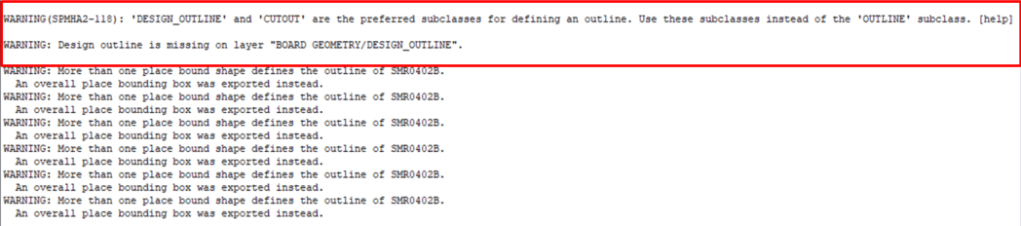

在Cadnece Allegro 17.2版以後，emn 的繪製是以"design outline" 這層為基礎，因此以前東西習慣畫在"outline"這層在輸出時候就會是空的，一般會有提示訊息:

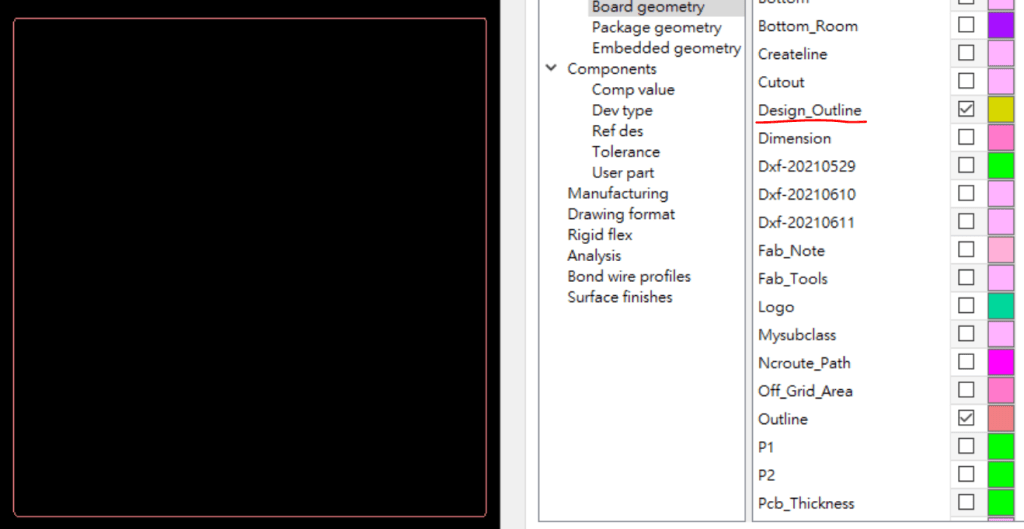

處理方式很簡單，用zcopy把輪廓從"outline" 層複製過去就好了。

PCB module TOP銅層熱源因為貼在表面造成的各種問題:
1. PCBA 模擬時，asm無法僅包到top表面，會造成2D物件無法認定
2. 如果包整個PCBA，又會造成網格數爆量，因為銅厚與元件尺度差異過大

閱讀更多»

如果電腦裡面同時有灌Allegro Cadence，那麼在匯入線路資料時其實是可以不用輸出成另外的格式。Icepak可以直接吃Brd file的。
但是需要事先設定環境變數。

例如我安裝的資料夾是 C:\Cadence\Cadence_SPB_17.4-2019
需要新增3個環境變數，分別設定成

CDSROOT=C:\Cadence\Cadence_SPB_17.4-2019
CHDL_LIB_INST_DIR=C:\Cadence\Cadence_SPB_17.4-2019
PATH=%PATH%;C:\Cadence\Cadence_SPB_17.4-2019\tools\pcb\bin;C:\Cadence\Cadence_SPB_17.4-2019\tools\bin

否則可能會在匯入中出現Error message:
“could not find application extracta.exe"

電腦如果在重灌的過程中，如果系統日期不小心設定成未來電腦，或是自己把系統日期改來改去改到自己忘記。

閱讀更多»
