ANSYS財大氣粗眾所周知，向來就是撒錢到處買。
2008年，ANSYS收購了軟體商ansoft，宣示跨足電磁模擬領域。SIWAVE就是該公司做PCB電磁模擬用的主要軟體。

自此，ANSYS就一路加強自家產品線的整合性，而Icepak就是這次相親計畫的對象。

在電磁模擬中常見的問題有:
 – 訊號完整性(SI)
 – 電源整合性(PI)

後兩篇在這裡:
PCB Layout joule heating 2-Grid density / Local details/ mesh size
PCB Layout joule heating 3-Thermal conductivity/ Landscape

當然這是他們行內的東西，對我們外人簡單來說就是一句

Layout走得好不好

Layout走不好，輕則元件溝通不良，重則燒板。
而一提到燒，Icepak又被找來談話了。

但是至此，這次的重點也明確了，Icepak的腳色在於量化 Joule heating以及協助評估Layout是否能承載負荷電流。
原本在SIWAVE中當然也可以看到相關結果，但是電流密度? 那是什麼東西? EE工程師自己看了都沒感覺。搭配上邊界條件，有風吹風，沒風烤肉，熱不熱，元件撐不撐得住，溫度一出來一切清清楚楚。

除了元件耐溫，銅材本身也會因為溫度升高而提高電阻，讓25C下的計算結果變得更熱。再來是樹酯的Df, Dk值也會因為溫度而變動，使得訊號衰減更為嚴重。因此電磁模擬隨著產品高頻化以及大電流化，對於溫度的考量變得更趨嚴重，除了以往的元件散熱以外，佈線也成為了需要考量的一環。

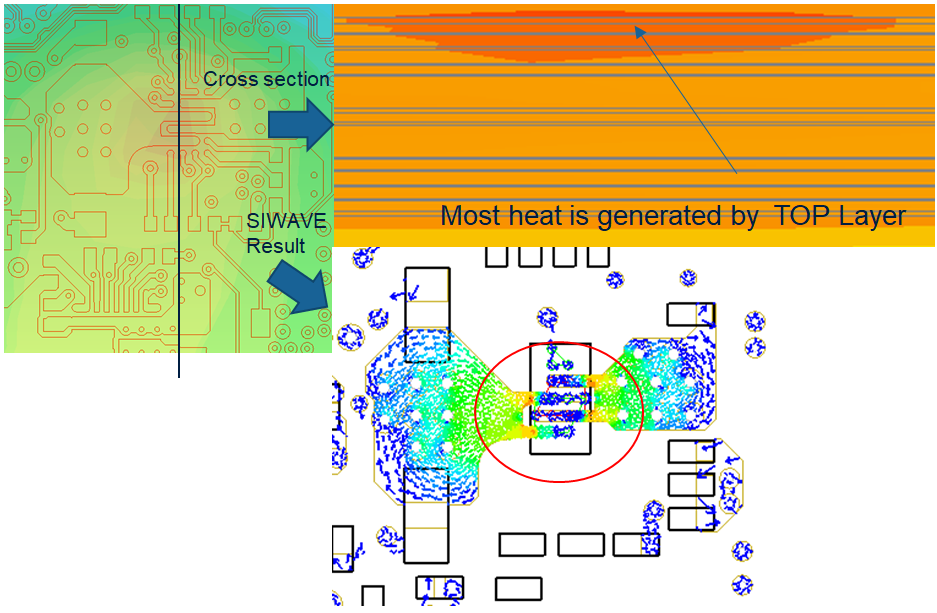

最後有圖有真相，這是一個案例分享

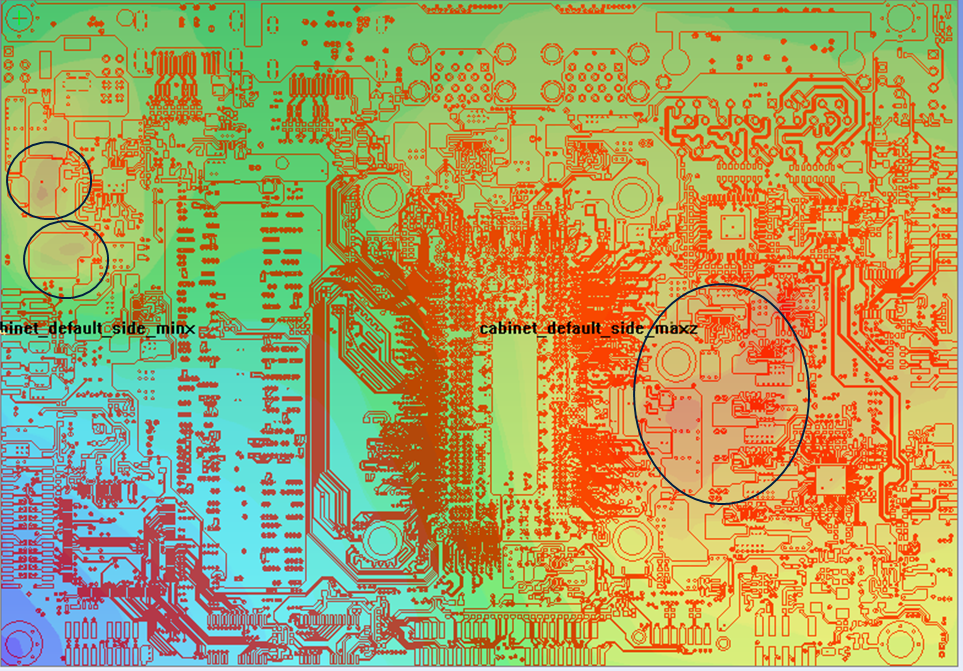

Icepak 的溫度分布圖可以讓EE工程師看到附近的高速訊號線是不是有危險，以及回去看佈線是哪邊需要修正。

對於我們熱流工程師則是可以知道哪邊的板溫其實是會被墊高的，拿這個結果接著做系統分析也是很方便。

---

2021/07/08 新增Icepak PCB module 教學影片
